В плавательном бассейне постоянно испаряется большое количество воды, сильно увеличивая, таким образом, влажность воздуха. Слишком высокая влажность приводит к образованию конденсата на окнах и стенах. Последствием становится коррозия и плесень. Строительные конструкции разрушаются быстрее. Для человека слишком высокая влажность не приятна. Испарения на поверхности воды избежать невозможно.
Ограничить испарение и понизить до оптимальной величины влажность воздуха можно с помощью комплекса мер - правильно подобранная установка для осушения воздуха, правильно рассчитанная конструкция здания и правильный выбор температуры воды и воздуха.
Любые затраты энергии стоят денег, поэтому особую важность имеет максимально возможная утилизация тепла.
Бассейн
При проектировании вентиляции плавательного бассейна необходимо обратить внимание на то, что для избежания запотевания окон и неприятной радиации холода при низких температурах наружного воздуха необходим постоянный воздухообмен.
При проектировании воздухораспределителей необходимо уделить особое внимание правильному расположению и подбору сечения приточных и вытяжных решеток.
Решетки должны располагаться таким образом, чтобы в зоне пребывания людей не образовывались сквозняки.
Температура воздуха в бассейне должна быть на 2 - 3 градуса выше температуры воды.
Для избежания ощущения прохлады относительная влажность воздуха должна поддерживаться в пределах 55 - 60 %.
С помощью раздачи сухого и подогретого приточного воздуха перед поверхностью остекления оно остается сухим, а также образуется воздушная завеса, защищающая от холодного излучения от поверхности стекла.
Для избежания повышенных теплопотерь нельзя подавать приточный воздух непосредственно на стекло.
Для предотвращения избыточного испарения слои воздуха над поверхностью воды, по возможности, не должны нарушаться потоками приточного и вытяжного воздуха.
Для плавательных бассейнов рекомендуются следующие значения рабочих параметров:
- Температура воды tW = 24 - 28°C
- Температура в помещении ti = 27 - 32°C
- Относительная влажность Х = 50 - 65%
- Температура приточного воздуха tL = 35 - 42°C (на 8 - 10°C выше температуры в помещении)
- Подвижность воздуха в рабочей зонеv = 0,1 - 0,3 м/с
Назначение и область применения

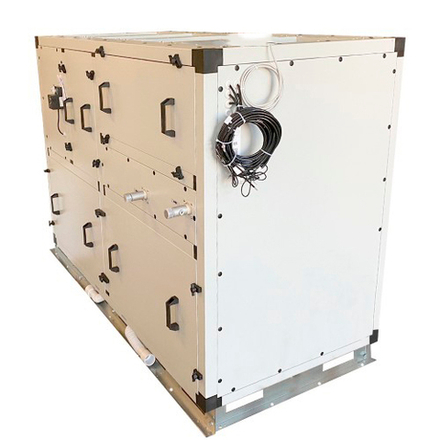

Установка вентиляционная серии CALIPSO предназначена для вентиляции помещений с повышенной влажностью, в частности для помещений бассейнов. В установке предусмотрена камера рециркуляции, которая позволяет поддерживать влажность в помещении на нужном уровне.
Подбор производительности установки должен осуществляться таким образом, чтобы в летний период уличный воздух мог удалять влагоизбытки в достаточном количестве, то есть чтобы влажность в помещении поддерживалась на должном уровне. В среднем, влажность в помещениях бассейнов принимается на уровне 60%. При этом температура воздуха в помещении должна быть на пару градусов выше температуры воды в бассейне, чтобы уменьшить интенсивность испарения с зеркала воды.
В состав установки входит:
- пластинчатый алюминиевый рекуператор для утилизации теплоты вытяжного воздуха;
- фильтры для очистки воздуха класса G4;
- вентиляторы для перемещения воздуха;
- интегрированная система с датчиком влажности и дистанционным сенсорным пультом управления;
- рециркуляционный клапан для камеры смешения с приводом плавного управления;
- водяной калорифер Дополнительные элементы, поставляемые отдельно:
- узел регулирования теплоносителя;
- воздушные клапаны для приточного и вытяжного воздуха;
- шумоглушители;
- охладитель (для подключения компрессорно-конденсаторного блока охладителя необходимо изготавливать нестандартную автоматику!)
Корпус установки каркасно-панельный. Панели выполнены из оцинкованной стали и покрыты порошковой краской. Внутренние перегородки также покрыты порошковой краской. Стандартно панели имеет толщину 50 мм . Панели заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.
Пластинчатый рекуператор имеет алюминиевые ламели для обеспечения эффективной передачи теплоты.
Фильтры, предусмотренные в установке, стандартно имеют классы фильтрации G4 и для приточного и вытяжного воздуха соответственно.
Исполнение имеет вентиляторы c электронно-коммутируемыми высокоэффективными двигателями, которые могут управляться в широком диапазоне при сохранении КПД на высоком уровне.
На передней панели расположен блок управления, на базе свободно программируемого контроллера.
В комплекте имеется дистанционный пульт управления с жидкокристаллическим сенсорным дисплеем.
Стандартно установки разработаны с применением водяного нагревателя, так как здания бассейнов всегда оснащены системой теплоснабжения, которая работает круглогодично. При проектировании теплопункта следует учитывать в его мощности тепловую энергию, требуемую для нагрева приточного воздуха.
